隨著人工成本不斷上漲,企業逐步采用自動化設備替代人工作業.現代大范圍應用機器人已趨向普遍化,正在影響全國企業向自動化、半自動生產轉變,這將改變中國一直以來人多力量大的生產模式。
然而機器換人的產生，也將誕生機器人、機械手、自動化生產設備等制造商，同時自動化設備的制造離不開接近開關和光電傳感器，在生產和使用中對接近開關、光電傳感器的使用安裝也存在安裝方法和注意事項不詳，導致配件的不必要損壞和成本的浪費等現象。
為了廣大的機器人自動化設備生產商能更好的安裝使用接近開關，光電傳感器，深圳市多凱科技DOKAI將多年的生產和客戶使用經驗整理如下：
電感式接近開關——為無觸點型開關，由于產品自身固有形式特性，因而也有其脆弱的地方，同時接近開關與接近開關之間近距離安裝，以及與金屬安裝支架或周圍金屬物體近距離安裝都會對檢測距離產生影響，從而使傳感器的檢測距離發生變化。

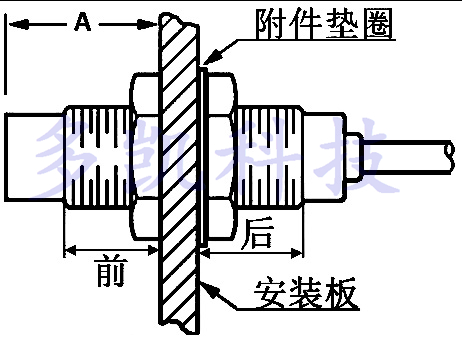

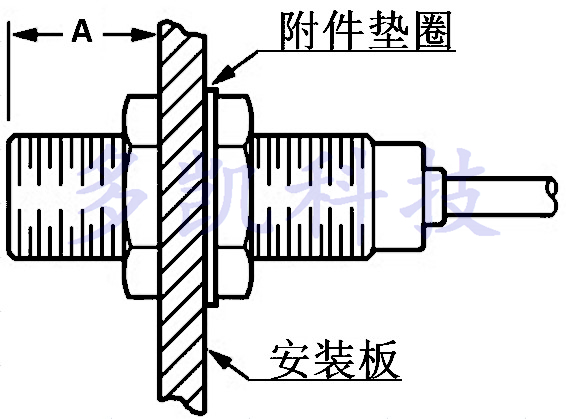

一、 電感式接近開關——用螺母安裝時

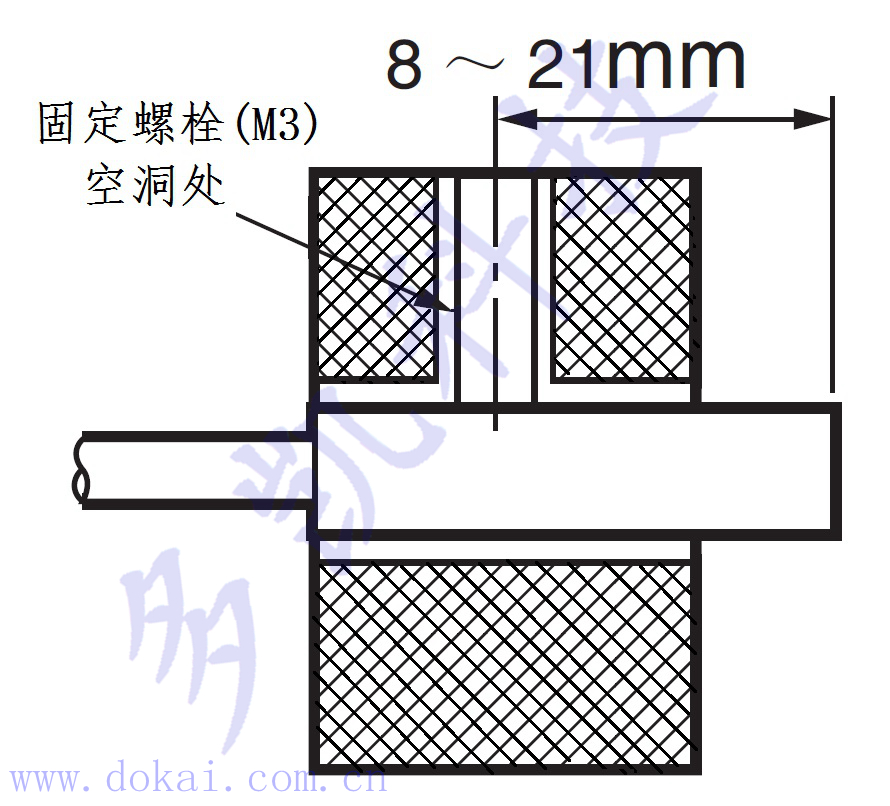

1、圓柱形金屬外殼接近開關因產品前端有塑膠端蓋，故產品前后部分的安裝扭矩不同。

使用固定螺栓時,安裝的固定扭矩應在<0.2N.m.
|
規 格 |
M4 |
M5 |
6M |
Ф6.5 |
M8 |
M12 |
M18 |
M30 |
|
— |
齊平 |
凸出 |
齊平 |
凸出 |
齊平 |
凸出 |
齊平 |
凸出 |
|
A尺寸 |
— |
≥27 |
≥15 |
≥21 |
≥18 |
|
固定扭矩(N.m) |
前 |
1 |
0.4 |
8 |
12 |
20 |
28 |
45 |
60 |
80 |
160 |
|
后 |
12 |
28 |
60 |
160 |
2、方形塑膠外殼接近開關安裝時請使用盤頭螺絲，緊固扭矩請控制在0.7N.m以下。
（請按傳感器的型號規格，選擇螺絲的大小和長度）
注意：安裝時請勿使螺母凸出螺紋部位。
二、 電感式接近開關——與周圍金屬的距離 （單位：mm）
1、 周圍金屬的影響
接近傳感器周圍的金屬會對傳感器的檢測產生影響,導致距離變化、復位不良等誤動作，為防止周圍金屬引起的誤動作,對周圍金屬物的使用，請至少隔離如下所示距離安裝：
◆ 圓柱型接近開關

|
規格 |
齊平 |
凸出 |
|
M4 |
M5 |
6M |
Ф6.5 |
M8 |
M12 |
M18 |
M30 |
Ф6.5 |
M8 |
M12 |
M18 |
M30 |
|
B |
2.4 |
3 |
4.5 |
6 |
18 |
35 |
6 |
10 |
22 |
48 |
|
C |
— — |
12 |
15 |
18 |
20 |
|
D |
4 |
5 |
6 |
8 |
12 |
18 |
30 |
12 |
36 |
54 |
90 |

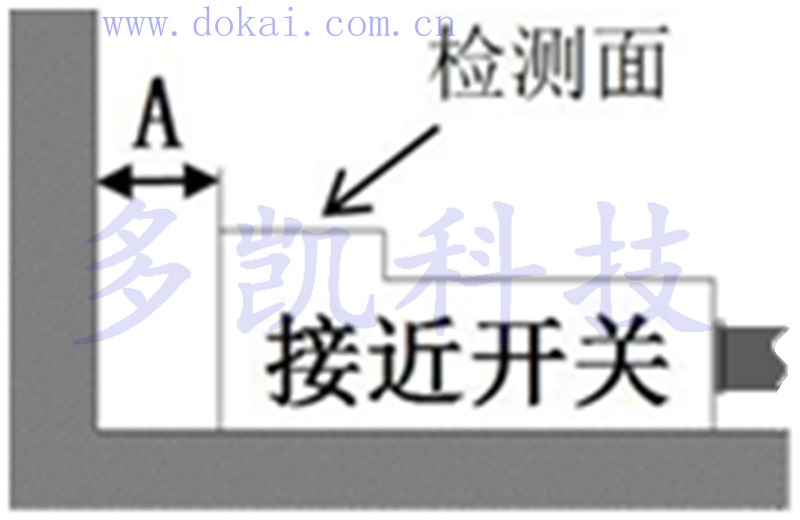

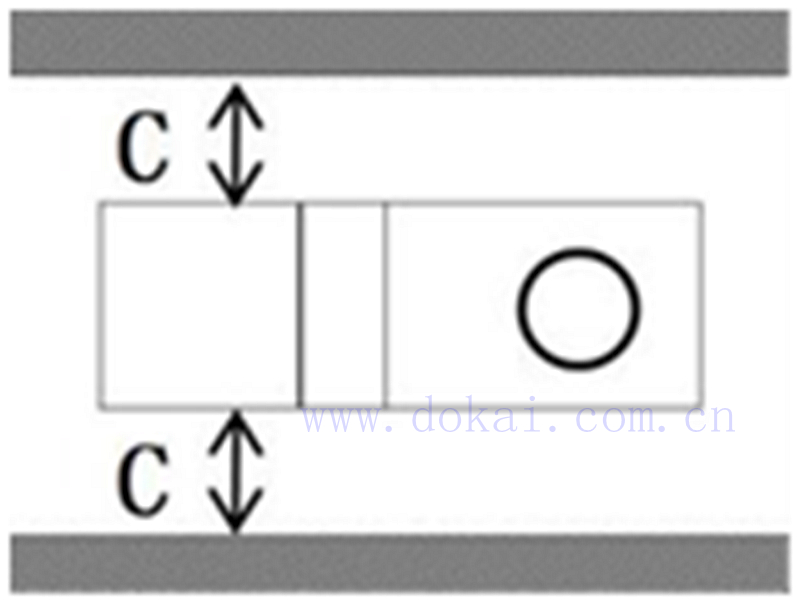

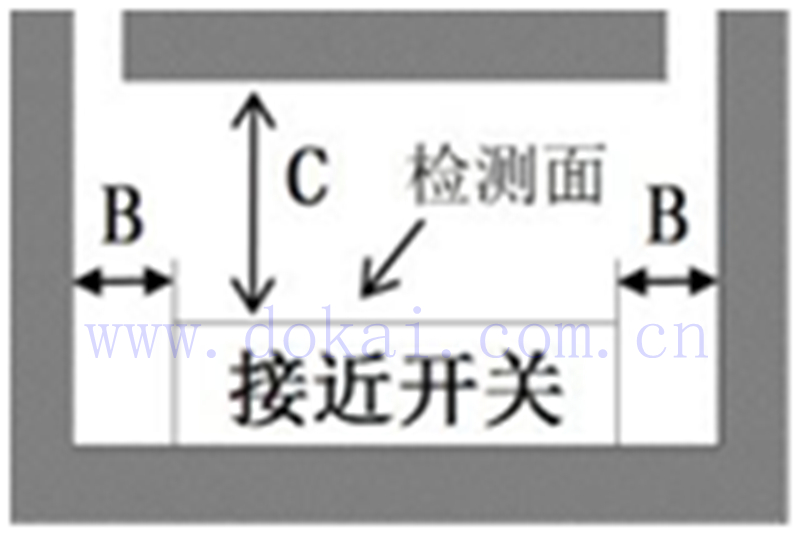

◆ 方型接近開關——檢測面為上面形式(不突出檢測面的高度時) （單位：mm）

|
規格型號 |
A |
B |
C |
|
3LS8-W2.5□□ |
0 |
8 |
12 |
|
3LS10-W5□□ |
15 |
20 |
|
3LS17-W6□□ |
18 |
22 |

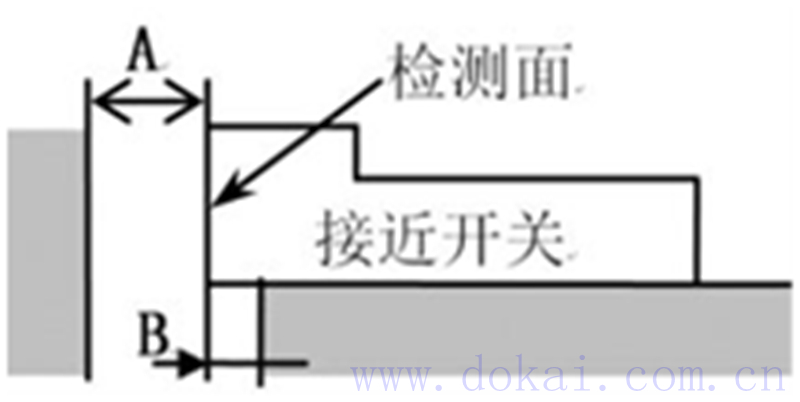

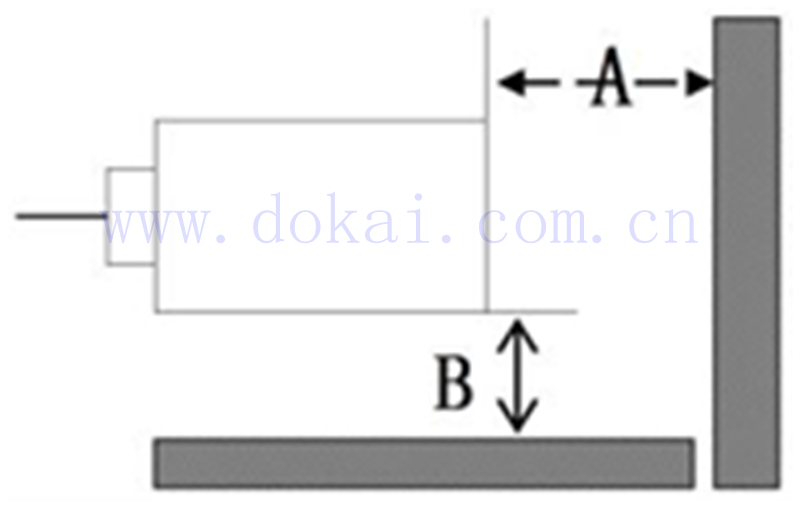

◆ 方型接近開關——檢測面為前面形式

|
規格型號 |
A |
B |
C |
|
3LS8-W2.5□□ |
12 |
3 |
6 |
|
3LS10-W5□□ |
20 |
3.5 |
8 |
|
規格型號 |
A |
B |
|
3LS17-Q6□□ |
20 |
12 |
|
3LS18-Q6□□ |
|
3LS30-Q10□□ |
50 |
26 |

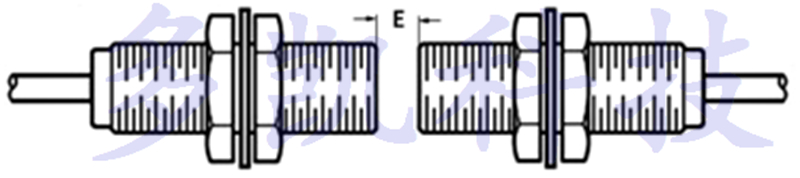

2、 相互干擾
當近距離安裝兩個以上接近傳感器時，為了防止相互干擾引起誤動作，請保持如下所示距離安裝：
◆ 圓柱型接近開關

|
規格 |
齊平 |
凸出 |
|
M4 |
M5 |
6M |
Ф6.5 |
M8 |
M12 |
M18 |
M30 |
Ф6.5 |
M8 |
M12 |
M18 |
M30 |
|
E |
20 |
9 |
12 |
30 |
60 |
12 |
24 |
48 |
90 |
|
F |
15 |
16 |
24 |
36 |
24 |
36 |
54 |

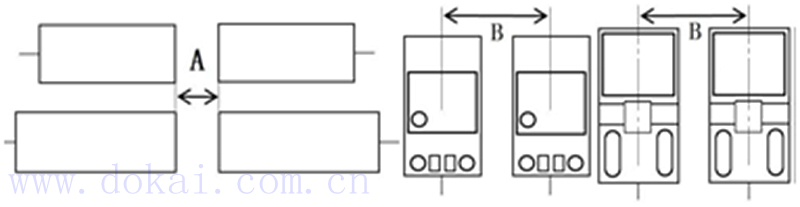

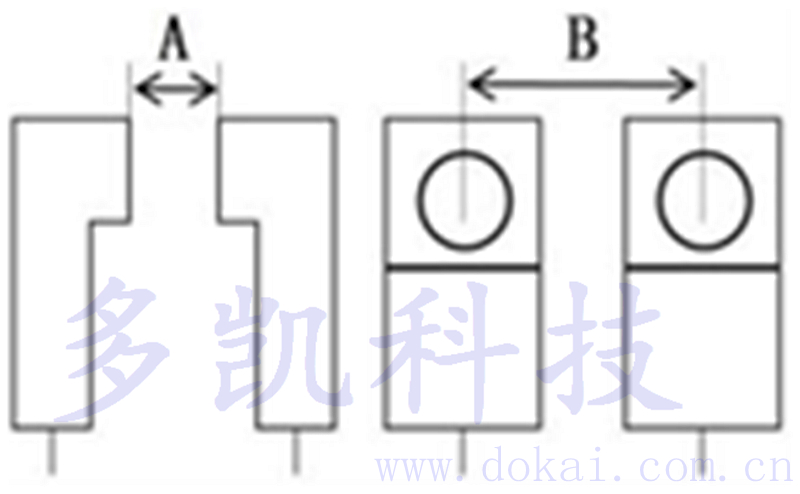

◆ 方型接近開關
檢測面為上面形式 檢測面為前面形式 （單位：mm）

|
規格型號 |
A |
B |
|
3LS8-W2.5□□ |
75(50) |
25(8) |
|
3LS10-W5□□ |
90(45) |
30(8) |
|
3LS17-W6□□ |
120(80) |
60(30) |
|
3LS17-Q6□□ |
120(80) |
60(30) |
|
3LS18-Q6□□ |
|
3LS30-Q10□□ |
200(150) |
110(50) |
三、 電感式接近傳感器主要起到限位、復位、行程定位、計數、自動保護、替代微動開關等作用。
應用在機器人等自動化控制設備中，需要達到定位要求精度高、使用壽命長，響應速度快、安裝便捷。
同時DOKAI多凱科技生產的電感式接近開關具有防水、防震、防油、防塵、耐腐蝕等特點，對環境惡劣的適用性強的優點。 |
